1er Parcial

ACTIVIDAD

Una escuela de bàsica secundaria desea sistematizar el proceso interno del manejo de la matrìcula, para lo cual requiere que se le construya una BD que permita almacenar del  estudiante(codigo, nombre, direcciòn, telefono, acudiente, email) tenga presente que un acudiente puede representar varios estudiantes.
Tambien se debe almacenar la informaciòn del docente(codigo, nombre, telèfono, email) que  le dicta la materia al estudiante, tenga presente que un docente puede dictar varias materias.
Se debe almacenar un registro de las materias vistas por el estudiante(codigo de la materia, nombre de la materia) tenga presente que un estudiante puede ver varias materias.

1) NOMBRE DE LA BASE DE DATOS
    MATRICULAS

2) LISTADO DE TABLAS

TABLA TIPO
ESTUDIANTES Referencial
DOCENTES Referencial
MATERIAS Referencial
MATERIA_ESTUDIANTE Movimiento
ACUDIENTES Referencial
ESTUDIANTE_ACUDIENTE Movimiento
DOCENTE_MATERIA Movimiento

Fuente: Elaboración Propia

3) DICCIONARIO DE DATOS


Tabla ESTUDIANTES
Campo Tipo de Dato Tamaño Tipo de Campo Relación Ejemplo
Codigo_Estudiante Char 5 Primary Key   ABC12
Nombre Char 60 Requerido   Julio Cesar Lopez Sanchez
Direccion Char 50 Requerido   Calle 50 AA # 35 FF - 15
Telefono int 10 Requerido   2351236
email Char 60     jucelosa@hotmail.com

Fuente: Elaboración Propia

Tabla DOCENTES
Campo Tipo de Dato Tamaño Tipo de Campo Relación Ejemplo
Codigo_Docente Char 5 Primary Key   GE123
Nombre Char 60 Requerido   Miguel Angel Puerta Berrio
Telefono int 10 Requerido   3152345426
email Char 60     elangelmiguel@gmail.com

Fuente: Elaboración Propia

Tabla MATERIAS
Campo Tipo de Dato Tamaño Tipo de Campo Relación Ejemplo
Codigo_Materia Char 5 Primary Key   LPE10
Nombre Char 60 Requerido   Julio Cesar Lopez Sanchez

Fuente: Elaboración Propia

Tabla ACUDIENTES
Campo Tipo de Dato Tamaño Tipo de Campo Relación Ejemplo
Codigo_Acudiente Char 5 Primary Key   cde15
Nombre Char 60 Requerido   Sandra Milena Puerta Sanchez

Fuente: Elaboración Propia

Tabla MATERIAS_ESTUDIANTES
Campo Tipo de Dato Tamaño Tipo de Campo Relación Ejemplo
Codigo_Materia Char 5 Requerido MATERIAS LPE10
Codigo_Estudiante Char 5 Requerido ESTUDIANTES ABC12

Fuente: Elaboración Propia

Tabla ESTUDIANTE_ACUDIENTE
Campo Tipo de Dato Tamaño Tipo de Campo Relación Ejemplo
Codigo_Estudiatne Char 5 Requerido ESTUDIANTES ABC12
Codigo_Acudiente Char 5 Requerido ACUDIENTES cde15

Fuente: Elaboración Propia

Tabla DOCENTE_MATERIA
Campo Tipo de Dato Tamaño Tipo de Campo Relación Ejemplo
Codigo_Docente Char 5 Requerido DOCENTES GE123
Codigo_Materia Char 5 Requerido MATERIAS LPE10

Fuente: Elaboración Propia

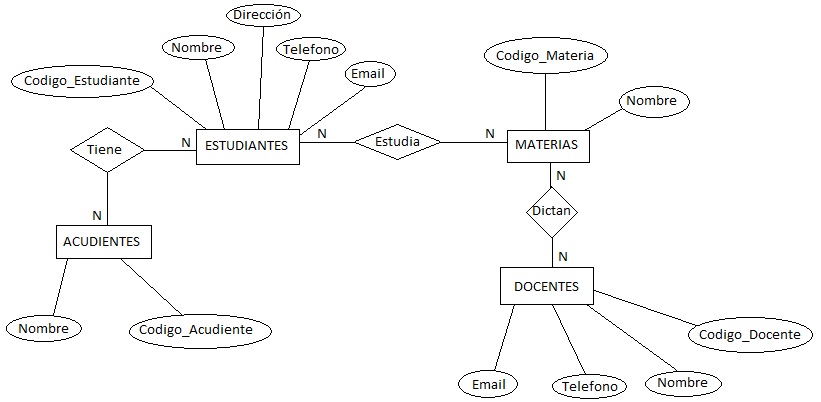

4) MODELO ENTIDAD RELACIÓN

Fuente: Elaboración Propia

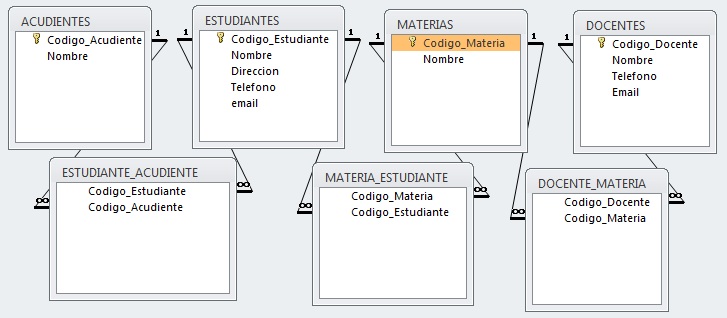

5) MODELO RELACIONAL

Fuente: Elaboración Propia

Archivo

matriculas.txt (9,1 kB)
